快開籃式過濾器

: 更新時間2024-09-29 09:45:23; 型??????? 號LPGK、LPGK(D); 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN40 ~ DN1000、NPS1? ~ NPS40; 公稱壓力PN2.5 ~ PN100、Class150 ~ Class600; 簡??????? 介快開籃式過濾器是一種筒體上焊接有快開盲板，可實現快速開啟和關閉密封鎖緊，且具有阻擋不同粒徑固體雜質功能的籃式過濾器。

詳細描述

快開籃式過濾器產品概述

快開籃式過濾器是一種筒體上焊接有快開盲板，可實現快速開啟和關閉密封鎖緊，且具有阻擋不同粒徑固體雜質功能的籃式過濾器。其快速開關盲板可根據需要設計成卡箍型、杠桿型、吊環型、懸臂吊環型等結構形式。當需要清洗或更換濾芯時，只需先將筒體底部排污螺塞擰開，排盡筒內殘液，再旋開放空絲堵，進行二次泄壓后，通過快開機構將上蓋打開，然后手提籃狀濾筒上設置的提手裝置緩緩提取出濾籃，處理完后，重新裝入即可。本產品特適用于經常清洗或更換濾芯的工況，尤其是公稱壓力大，公稱直徑大的籃式過濾器，采用快開結構，可大大減輕勞動強度，縮短清洗或更換時間，其主要型號有LPGK型立式直通正濾式快開過濾器和LPGK(D)型立式直通倒濾式快開過濾器兩種。

快開籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	304	304L	316	316L
2	接管	Q235B	304	304L	316	316L
3	濾座	Q235B	304	304L	316	316L
4	濾芯	304	304	304L	316	316L
5	法蘭	Q235B	304	304L	316	316L
6	密封墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
7	快開盲板	Q235B	304	304L	316	316L
8	轉臂	Q235B	304	304	304	304
9	底板	Q235B	304	304L	316	316L
10	封頭	Q235B	304	304L	316	316L
11	排放口	Q235B	304	304L	316	316L

快開籃式過濾器性能規范

設計壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
密封性能試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
設計制造	JB/T 7538-2016 管道用籃式過濾器
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 7538-2016 管道用籃式過濾器
過濾精度	16000μm ~ 20μm
介質溫度	-20℃ ~ 350℃

快開籃式過濾器主要尺寸

設計壓力 MPa	公稱尺寸 DN	殼體直徑? mm	連接長度L/mm		安裝高度H/mm
設計壓力 MPa	公稱尺寸 DN	殼體直徑? mm	≤2.5MPa	＞2.5MPa	≤2.5MPa	＞2.5MPa
0.25 ~ 10.0	40	108	300	350	180	180
	50	108	300	350	180	180
	65	159	400	450	250	250
	80	194	420	500	250	250
	100	219	520	600	265	265
	125	273	660	700	400	400
	150	350	720	850	450	540
	200	400	800	900	540	650
	250	500	1000	1100	650	700
	300	600	1200	1300	750	800
	350	700	1300	1400	850	900
	400	800	1400	1600	900	1000
	450	900	1500	1800	1000	1050
	500	1000	1800	2000	1000	1100
	600	1200	1900	2100	1200	1300
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

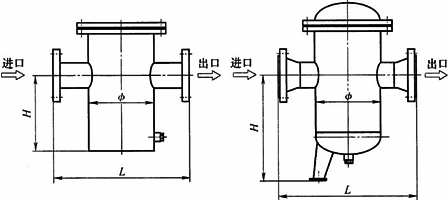

快開籃式過濾器結構圖

快開籃式過濾器
