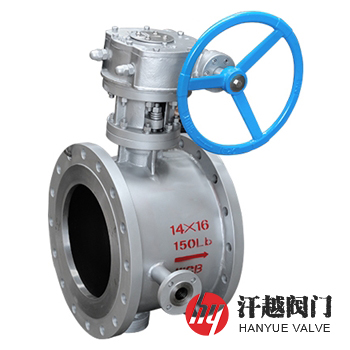

保溫偏心半球閥是一種閥軸中軸線與半球體中線形成尺寸偏置，且僅在閥體一側設置密封副，并能夠?qū)Πǚㄌm根部在內的整個殼體進行流動加熱的夾套偏心半球閥，其在閥體外表面焊接一層金屬夾套，使它們之間構成便于加熱流體流動以達到良好保溫效果的通道，確保閥門內腔正常恒溫，提高了容易凝固、結晶、高粘度等介質的流動性，保證閥能夠正常啟閉。該閥開啟后半球體位于藏球室，流體直通，使流體流通面積大，流阻小。它的密封座設計單閥座密封，密封面堆焊高硬質合金，采用彈簧推力，操作扭矩小，開關90度即完成操作，輕便靈活。其閥體上下軸孔和球體固定軸孔設計雙偏心達到密封嚴緊，扭力輕。本產品特適用于輸送易沉淀，結垢，結晶析出，含雜質顆粒多介質的流體管路。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 壓 圈 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
| 4 | 半 球 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 5 | 上下閥桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 26146、GB/T 12221、ASME B16.10 | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||

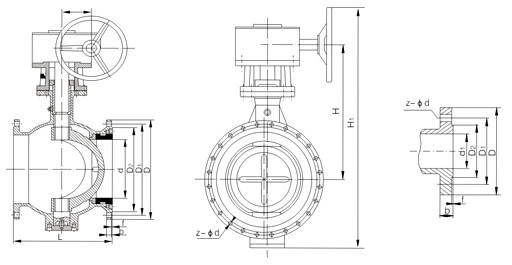

| 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) | 公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 連接端規格 A×B(mm) | 結構長度 L(mm) |
| 1.6 | 50 | 50×80 | 124/178 | 1.6 | 250 | 250×300 | 297/330 |
| 65 | 65×100 | 145/190 | 300 | 300×400 | 338/356 | ||
| 80 | 80×125 | 165/203 | 350 | 350×450 | 366/430 | ||
| 100 | 100×150 | 194/229 | 400 | 400×500 | 381/530 | ||
| 125 | 125×200 | 213/254 | 450 | 450×600 | 430/580 | ||
| 150 | 150×200 | 229/267 | 500 | 500×600 | 502/630 | ||
| 200 | 200×250 | 243/292 | 600 | 600×700 | 570/800 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明規格型號、公稱壓力、公稱尺寸、閥體和內件材質、工作介質、使用溫度及驅動方式等，本產品按安裝方式分為側裝式和上裝式兩種。
