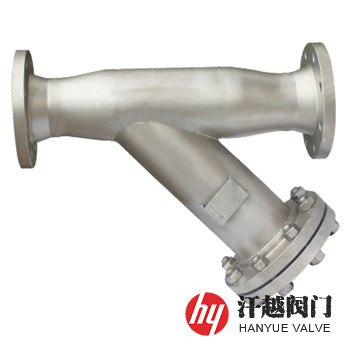

石油化工泵用過濾器

: 更新時間2024-09-29 10:06:17; 型??????? 號SRYIIF、SRYIIW、SRYIIS、SRYIIT; 材??????? 質20、S30408、S30403、S31608、S31603; 公稱尺寸DN15 ~ DN600、NPS? ~ NPS24; 公稱壓力PN10 ~ PN100、Class150 ~ Class600; 簡??????? 介石油化工泵用過濾器是一種制造、檢驗及驗收按SH/T 3411-2017標準執行，適合安裝在液體物料泵前的入口管道上，攔截不同粒度固體雜質的裝置。

詳細描述

石油化工泵用過濾器產品概述

石油化工泵用過濾器是一種制造、檢驗及驗收按SH/T 3411-2017標準執行，適合安裝在液體物料泵前的入口管道上，攔截不同粒度固體雜質的裝置，它的殼體為鋼管組焊結構，中部法蘭設置在斜管的管口上，盲板安裝在法蘭上，并在盲板上設有排污口，橢圓型濾座斜置在主管的直通管形的內部，由濾框和濾網組成的圓柱型濾筒放置于支管內，并通過濾座固定，當流體從進流段進入，流經置有相應規格濾網的濾筒后，其固體顆粒被阻擋，而清潔的濾液則由出液口流出。本產品廣泛應用于石油化工、煤化工企業新建、改建、擴建工程中，起除去介質中的雜質保護泵的作用，其按接口端面型式不同有SRYIIF法蘭連接焊接Y型過濾器、SRYIIW對焊連接焊接Y型過濾器、SRYIIS承插焊連接焊接Y型過濾器等型號。

石油化工泵用過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	20#	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
2	濾座	Q235B	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
3	法蘭	A105	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	法蘭蓋	Q235B	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
6	濾網	304	304	304L	316	316L
7	排污絲堵	304	304	304L	316	316L
8	螺柱	35CrMoA	304	304	316	316
9	螺母	30CrMoA	304	304	316	316

石油化工泵用過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
水壓強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范
過濾精度	2目 ~ 600目

石油化工泵用過濾器主要尺寸

公稱壓力 PN	公稱直徑 DN	結構尺寸			B (in)	有效過濾面積(m²)	倍數
公稱壓力 PN	公稱直徑 DN	L(mm)	H1(mm)	H(mm)	B (in)	有效過濾面積(m²)	倍數
20 (Class150) 50 (Class300)	15	260/260	177/181	280/280	R ?	0.00252	14.0
	20	280/280	195/205	308/308	R ?	0.00300	10.0
	25	290/290	208/215	322/322	R ?	0.00330	8.00
	32	310/310	227/234	353/353	R ?	0.00510	6.00
	40	320/320	238/250	367/367	R ?	0.00520	4.00
	50	300/360	240/254	339/354	R ?	0.00630	3.20
	65	340/370	274/286	382/396	R ?	0.00910	2.74
	80	380/400	307/317	438/438	R ?	0.01270	2.50
	100	450/520	349/378	495/523	R ?	0.01800	2.30
	150	580/620	424/461	608/636	R ?	0.03300	1.90
	200	700/720	520/542	750/750	R ?	0.05400	1.70
	250	800/820	606/633	877/877	R ?	0.07800	1.60
	300	950/970	728/753	1061/1061	R ?	0.11400	1.60
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

石油化工泵用過濾器結構圖

石油化工泵用過濾器
